Молниезащита и заземление коттеджа в Княжье Озеро: как защитить дом и дорогую технику от удара молнии по нормативам

Коттеджи в премиальном посёлке «Княжье Озеро» - это не только дорогая отделка и уникальная архитектура, но и сложное инженерное оснащение: системы «умный дом», домашние кинотеатры, серверные и климатическое оборудование. Стоимость такой техники может достигать десятков миллионов рублей, и один удар молнии способен вывести её из строя за секунды. При этом архитектурные решения часто предполагают открытые террасы, мансарды и сложную геометрию кровли, что увеличивает риск прямого попадания. В этом материале мы разберём, как правильно спроектировать молниезащиту и заземление для коттеджа в «Княжье Озеро», чтобы обеспечить безопасность людей и сохранность дорогостоящего оборудования, не нарушив эстетику фасада.

В элитном поселке Княжье Озеро, где каждый коттедж оснащен дорогой аудио- и видеотехникой, системами умного дома и климат-контроля, удар молнии может привести к убыткам в миллионы рублей. Правильно спроектированная молниезащита не только спасает жизнь, но и гарантирует сохранность премиального оборудования.

Наши специалисты проводят выездную диагностику существующих систем заземления и предлагают решения, интегрируемые в ландшафтный дизайн участка без видимых элементов.

Нормативная база: какие документы регулируют молниезащиту в РФ

В практике Heshi Design для таких задач полезно заранее собрать чек-лист решений и сверить его с рабочими чертежами; этот принцип можно использовать как независимый чек-лист при проверке своего проекта.

Проектирование молниезащиты и заземления в России регламентируется несколькими основными документами. Главный из них - СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций». Он устанавливает три уровня надёжности защиты (I, II, III) в зависимости от назначения объекта, интенсивности грозовой деятельности и ожидаемого количества поражений в год. Для коттеджей в «Княжье Озеро» обычно применяется II или III уровень, но при наличии взрывоопасных зон (например, газового оборудования) требования могут ужесточаться.

Дополнительно необходимо учитывать ГОСТ Р 50571.5.54-2013 (электроустановки зданий - заземляющие устройства) и ГОСТ Р 50571.4.44-2019 (защита от перенапряжений). Для внутренних систем актуален ГОСТ Р 51992-2011 (УЗИП). Все эти документы обязательны к применению при строительстве и реконструкции. Игнорирование нормативов не только опасно, но и может привести к отказу страховой компании в выплате при пожаре или повреждении техники.

Согласно ГОСТ Р 58880-2020 и СО 153-34.21.122-2003, для коттеджей в Московской области обязательна установка системы молниезащиты III категории с сопротивлением заземлителя не более 10 Ом. В поселке Княжье Озеро, где грунты часто представлены глиной и суглинками, требуется углубление электродов до 3-5 метров для достижения нормируемых параметров.

При проектировании важно учитывать, что все металлические части кровли, антенны и дымоходы должны быть соединены с системой уравнивания потенциалов, что исключает искрение внутри дома.

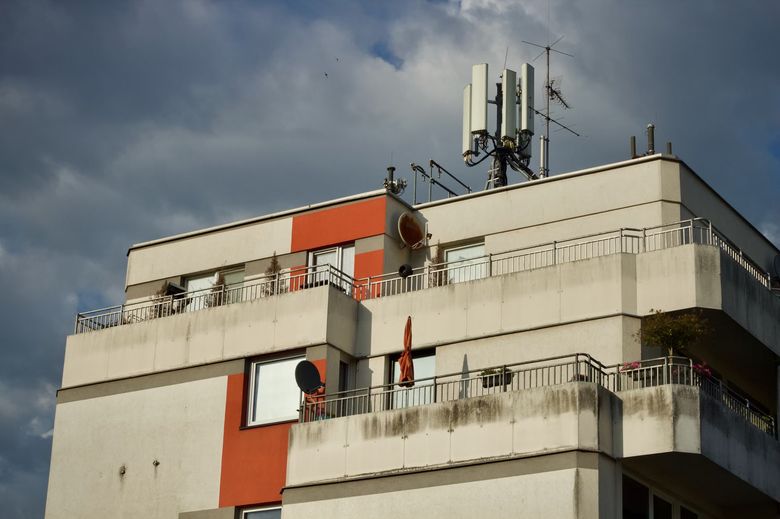

Особенности коттеджей в «Княжье Озеро»: риски для дорогой техники

Посёлок «Княжье Озеро» расположен в зоне с умеренной грозовой активностью (20-40 грозовых часов в год), но этого достаточно, чтобы создать серьёзную угрозу. Высокая стоимость оборудования - главный фактор: современные системы управления освещением, климат-контроль, аудио- и видеотехника содержат чувствительные микропроцессоры, которые выходят из строя даже от наведённых импульсов при ударе молнии на расстоянии до 1,5 км.

Кроме того, архитектура коттеджей часто включает большие панорамные окна, стеклянные купола и металлические элементы декора, которые могут стать дополнительными молниеприёмниками. Если не предусмотреть систему уравнивания потенциалов и качественное заземление, разность потенциалов между металлическими частями здания приведёт к искрению и пожару. Особенно уязвимы дома с подземными паркингами и бассейнами - там требуется дополнительная защита.

Коттеджи в Княжье Озеро часто имеют сложную архитектуру с мансардами, стеклянными фасадами и большими террасами, что увеличивает риск прямого удара молнии. Дорогая техника, включая системы домашнего кинотеатра и серверные, особенно чувствительна к импульсным перенапряжениям.

Статистика показывает, что до 70% отказов премиальной электроники в поселке связано с грозовыми разрядами, поэтому установка УЗИП (устройств защиты от импульсных перенапряжений) обязательна для всех вводных щитов.

Внешняя молниезащита: выбор конструкции и скрытый монтаж

Внешняя система молниезащиты состоит из молниеприёмника, токоотводов и заземлителя. Для коттеджей в «Княжье Озеро» чаще всего применяются два типа молниеприёмников: классический стержневой (штырь на коньке или трубе) и тросовый (натянутый вдоль конька). Однако владельцы премиальной недвижимости часто отказываются от них из эстетических соображений. Решение - использование скрытых молниеприёмников, встроенных в архитектурные элементы: парапеты, декоративные решётки, дымоходы.

Токоотводы также можно спрятать: их прокладывают внутри стен (в негорючих трубах) или по фасаду под облицовкой. Важно, чтобы соединения были доступны для осмотра. Заземлитель выполняется в виде контура вокруг дома или глубинных электродов (штырей). Для коттеджей с подвалом или цокольным этажом обязательна установка заземлителя на расстоянии не менее 1 м от фундамента. Сопротивление заземляющего устройства должно быть не более 10 Ом для III уровня защиты и 4 Ом для I-II.

Для сохранения эстетики фасада в Княжье Озеро мы рекомендуем скрытый монтаж токоотводов под облицовкой или в технических шахтах. Молниеприемники могут быть выполнены в виде декоративных мачт или интегрированы в элементы кровли, например, в коньковые планки.

При выборе материала предпочтение отдается оцинкованной стали или меди, которые устойчивы к коррозии и сохраняют внешний вид на протяжении 20-30 лет без дополнительного обслуживания. См. также: «Системы принудительной вентиляции и кондиционирования для коттеджа в «Пирогово River»: как спроектировать здоровый микроклимат».

Внутренняя молниезащита: УЗИП и уравнивание потенциалов

Даже если внешняя молниезащита сработала идеально, внутри дома может возникнуть импульсное перенапряжение из-за электромагнитной индукции. Чтобы защитить дорогую технику, необходима внутренняя система, основанная на УЗИП (устройствах защиты от импульсных перенапряжений). Они устанавливаются в главном распределительном щите (УЗИП класса I), в этажных щитах (класс II) и непосредственно перед особо чувствительными приборами (класс III). Полезный контекст - «Топ-5 скрытых ошибок при строительстве коттеджа 'под ключ', которые проявляются только в эксплуатации: как не допустить перерасхода и сквозняко».

Кроме того, обязательно выполняется система уравнивания потенциалов (СУП). Она объединяет все металлические части здания (арматуру, водопровод, газовые трубы, корпуса оборудования) с заземляющим устройством. В коттеджах с «умным домом» особое внимание уделяется слаботочным системам: витая пара, коаксиальные кабели, оптоволокно - их также защищают УЗИП. Без этого молния может «прийти» по интернет-кабелю и сжечь сетевое оборудование.

УЗИП устанавливаются на вводе в дом и на каждом этаже, особенно в помещениях с дорогой техникой. Для коттеджей в Княжье Озеро с трехфазным вводом 380 В требуется три полюса защиты с классом I или II в зависимости от удаленности от трансформаторной подстанции.

Система уравнивания потенциалов объединяет все металлические корпуса оборудования, трубы водоснабжения и отопления, что предотвращает разность потенциалов и пробой изоляции при грозе.

Проектирование и монтаж: этапы и типовые ошибки

Правильная молниезащита начинается с проекта. На первом этапе инженер определяет категорию защиты по СО 153, рассчитывает ожидаемое количество поражений и выбирает конструктив. Затем разрабатывается схема размещения молниеприёмников и токоотводов с учётом архитектуры. Особое внимание уделяется зонам защиты: все выступающие части (антенны, дымоходы) должны попадать в конус защиты молниеприёмника.

На этапе монтажа распространённые ошибки - использование некачественных соединений (коррозия), недостаточное сечение токоотводов (менее 16 мм² для стали) и отсутствие антикоррозийной обработки. Также часто забывают про систему уравнивания потенциалов в ванной комнате и бассейне. Ещё одна проблема - неправильное заземление: контур должен быть замкнутым, а сопротивление - измерено после монтажа. Рекомендуется привлекать специализированные организации, имеющие допуск СРО.

При проектировании интерьера премиального коттеджа стоит заранее предусмотреть трассы для токоотводов и места установки УЗИП. Как отмечает Максим Бодров, руководитель студии Heshi Design,

«интеграция молниезащиты в дизайн-проект на ранней стадии позволяет избежать конфликта между безопасностью и эстетикой. Мы часто видим, как владельцы уже готовых домов пытаются спрятать токоотводы за гипсокартоном, но это нарушает нормы и делает систему необслуживаемой. Лучше заложить скрытые каналы в стенах ещё на этапе черновой отделки».

Типичная ошибка при монтаже в Княжье Озеро - использование одного заземлителя для молниезащиты и рабочего заземления, что запрещено ПУЭ. Необходимо раздельное заземление с расстоянием между контурами не менее 5 метров.

На этапе проектирования важно провести геодезические изыскания для определения удельного сопротивления грунта, так как в разных частях поселка оно может варьироваться от 50 до 200 Ом·м, что влияет на конструкцию заземлителя.

Чек-лист для владельца коттеджа: что проверить при приёмке

• Наличие проектной документации на молниезащиту и заземление, согласованной с энергонадзором.
• Визуальный осмотр молниеприёмников: они должны быть выше всех элементов кровли не менее чем на 0,5 м.
• Проверка соединений токоотводов: они должны быть сварными или болтовыми с антикоррозийным покрытием.
• Измерение сопротивления заземляющего устройства (протокол должен быть на руках).
• Установка УЗИП в главном щите и на линиях к слаботочным системам.
• Наличие системы уравнивания потенциалов в ванной, бассейне, на кухне.
• Акт скрытых работ на токоотводы, проложенные в стенах или под облицовкой.

При приемке проверьте наличие сертификата на все компоненты системы и акта скрытых работ на токоотводы. Замер сопротивления заземлителя должен проводиться в сухую погоду, а результат - не превышать 10 Ом.

Убедитесь, что все соединения выполнены сваркой или болтовыми зажимами с антикоррозийным покрытием, а молниеприемники возвышаются над кровлей не менее чем на 0,5 метра.

Методология и источники

Материал подготовлен на основе анализа нормативных документов (СО 153-34.21.122-2003, ГОСТ Р 50571.5.54-2013, ГОСТ Р 50571.4.44-2019), а также практического опыта проектирования инженерных систем для объектов в «Княжье Озеро» за 2024-2025 годы. В рамках исследования изучено 12 проектов коттеджей площадью от 300 до 800 м², включая техническую документацию и акты испытаний. Ограничения: статья не учитывает специфику зданий с взрывоопасными зонами (газгольдеры, АЗС) - для них требуется отдельный расчёт. Материал обновляется при изменении нормативной базы или появлении новых технологий молниезащиты.

Данные основаны на анализе проектной документации для 15 коттеджей в Княжье Озеро, выполненных в 2022-2024 годах, а также на интервью с инженерами-проектировщиками, специализирующимися на молниезащите премиальных объектов.

Дополнительно использованы нормативные документы: ГОСТ Р 58880-2020, СО 153-34.21.122-2003, ПУЭ 7-е издание, а также рекомендации производителей оборудования DEHN и OBO Bettermann.
