Встраиваемые душевые системы: что учесть на этапе проектирования ванной, чтобы избежать протечек - разбор на примере ЖК «Оникс»

Проектирование ванной комнаты в новостройке бизнес-класса - это всегда поиск баланса между дизайнерской задумкой и строительными реалиями. Жилой комплекс «Оникс» (бизнес+, 2025-2026) - характерный пример: монолитные стены, стандартная высота перекрытий 2,7 м и стояки канализации, которые нельзя переносить. Именно здесь встраиваемая душевая система становится не просто эстетическим выбором, а инженерной задачей. Ошибка на этапе планирования - и вместо панорамного душа без поддона вы получаете протечку к соседям снизу или застой воды. Разбираем, какие параметры нужно заложить в проект до начала отделки, чтобы система работала без сюрпризов.

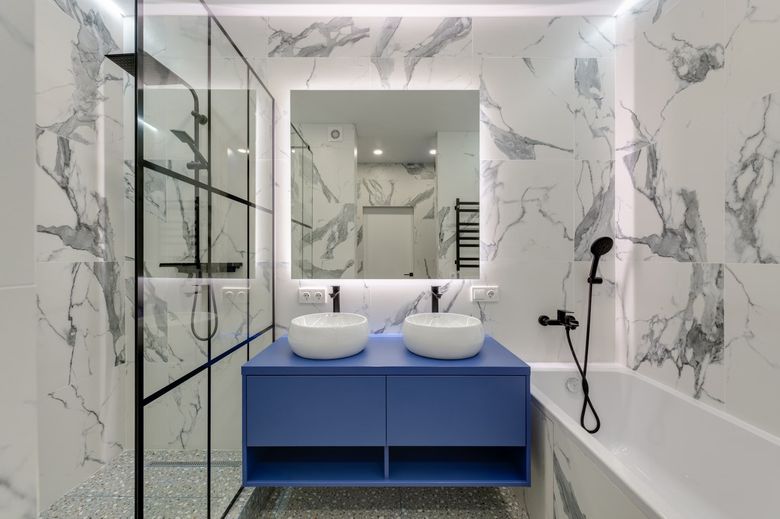

Что такое встраиваемая душевая система и чем она отличается от обычного поддона?

Встраиваемая душевая система - это комплекс, при котором душевой поддон отсутствует как отдельный элемент, а его функцию выполняет гидроизолированная чаша пола с уклоном к трапу. В отличие от готового акрилового или стального поддона, такая система монтируется в стяжку и отделывается тем же материалом, что и пол (керамогранит, мозаика, натуральный камень). Ключевое отличие - отсутствие стыка между поддоном и стеной, который является типичным местом протечек. Для ЖК «Оникс» с его монолитными стенами это особенно актуально: вибрации здания не нарушают герметичность цельной гидроизоляционной чаши.

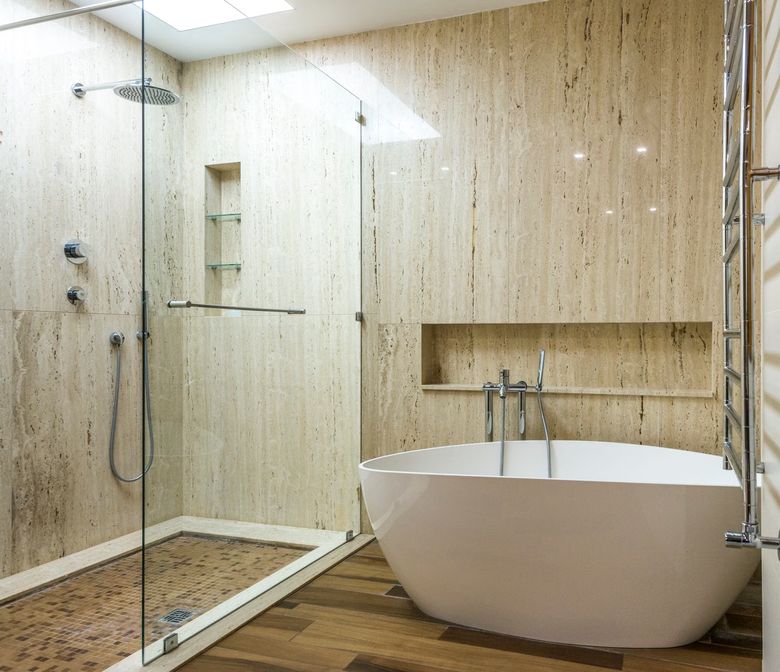

Какие нормативы регулируют монтаж встраиваемых душевых в многоквартирных домах?

Основной документ - СП 29.13330.2011 «Полы», который предписывает обязательную гидроизоляцию полов в мокрых зонах жилых помещений. Для встраиваемого душа это означает устройство гидроизоляционного слоя не только по всей площади пола, но и с заходом на стены на высоту не менее 200 мм. Второй важный норматив - СП 30.13330.2020 «Внутренний водопровод и канализация зданий», который регламентирует диаметр трапа (не менее 50 мм) и минимальный уклон пола (0,01-0,02 в зависимости от типа покрытия). Для ЖК «Оникс», где перекрытия выполнены из монолитного железобетона, важно также учитывать толщину стяжки: она должна быть не менее 30 мм над трубами, чтобы избежать трещин при усадке здания.

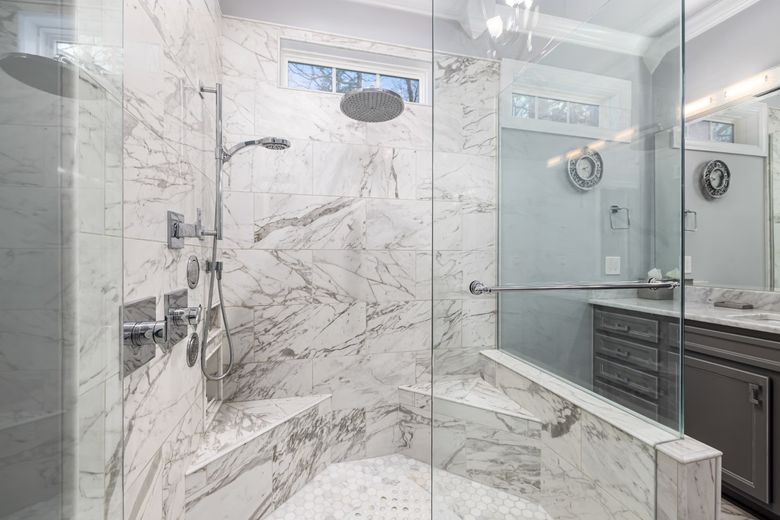

Как выбрать трап для душа без поддона в квартире с бетонными перекрытиями?

Для квартиры в ЖК «Оникс» оптимальный выбор - трап с гидрозатвором высотой не менее 50 мм и возможностью подключения к канализации через муфту. Линейные трапы (сливные лотки) длиной от 600 до 900 мм предпочтительнее точечных, так как они обеспечивают равномерный уклон и меньшую глубину стяжки. Критичный параметр - пропускная способность: для душевой с одной лейкой достаточно 0,6-0,8 л/с, для систем с тропическим душем и ручным - от 1,2 л/с. Обратите внимание на наличие съёмной решётки и сифона с возможностью очистки - это упростит обслуживание. В условиях ограниченной высоты перекрытий (2,7 м) выбирайте трапы с минимальной строительной высотой - от 70 до 120 мм.

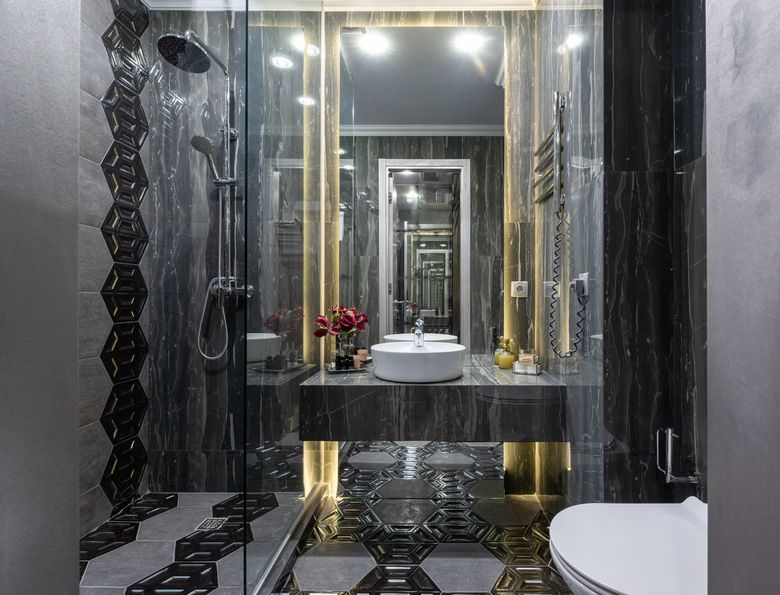

Как правильно рассчитать уклоны пола в душевой без поддона?

Уклон пола к трапу - единственный гарант того, что вода не будет застаиваться. Для керамогранита и мозаики минимальный уклон составляет 1 см на 1 метр (1%), для натурального камня - 1,5 см на 1 метр (1,5%) из-за более шероховатой поверхности. В ЖК «Оникс» с его стандартной планировкой санузлов (площадь душевой зоны обычно 1,2-1,5 м²) перепад высот от дальней стены до трапа составит 1,5-2 см. Это критично для согласования с общей высотой стяжки: если пол в коридоре уже залит, а в душевой требуется поднять уровень, образуется ступенька. Решение - заранее предусмотреть в проекте разноуровневую стяжку или использовать фрезерованные плиты утеплителя для формирования уклона без увеличения общей толщины.

Какая гидроизоляция гарантированно защитит от протечек в монолитном доме?

Для бетонных перекрытий ЖК «Оникс» эксперты рекомендуют двухкомпонентную полимерцементную гидроизоляцию (типа Ceresit CL 51 или Mapei Mapelastic). Она наносится в два слоя кистью или валиком, образует эластичную мембрану, которая перекрывает микротрещины при усадке здания. Обязательное условие - обработка углов и примыканий пола к стенам армирующей лентой (например, Ceresit CL 152). Важный нюанс: гидроизоляция должна быть выполнена до монтажа трапа, а сам трап устанавливается в слой гидроизоляции с использованием специального фланца. В противном случае вода просочится через стык между корпусом трапа и стяжкой.

Нужно ли усиливать перекрытие под тяжёлой душевой системой?

Если вы планируете душевую с каменной скамьёй, толстой мозаичной стяжкой или системой «тёплый пол» под стяжкой - да, нагрузка на перекрытие возрастает. Для ЖК «Оникс» расчётная нагрузка на перекрытия составляет 150-200 кг/м² (по СП 20.13330.2016). Слой стяжки толщиной 5 см весит около 120 кг/м², керамогранит - ещё 20-30 кг/м², система тёплого пола - 5-10 кг/м². В сумме вы получаете 145-160 кг/м², что близко к пределу. Если добавить каменную скамью (ещё 100-150 кг), перегрузка неизбежна. Решение - использовать облегчённые стяжки (керамзитобетон или пенополистиролбетон) и отказаться от тяжёлых элементов в пользу консольных конструкций, крепящихся к стене.

Максим Бодров, руководитель проектов студии Heshi Design, комментирует

«В ЖК „Оникс“ мы столкнулись с ситуацией, когда заказчик хотел душевую с каменной скамьёй и мозаикой на стяжке толщиной 7 см. Расчёт показал, что нагрузка на перекрытие превышает норматив на 30%. Мы предложили заменить тяжёлую стяжку на систему из экструдированного пенополистирола с армирующим слоем - это снизило вес на 60% без потери прочности. Также перенесли скамью на стеновое крепление. Важно проверять такие параметры до начала закупки материалов, иначе переделка бетонного основания обойдётся дороже самого ремонта». Подробнее - в материале «Инженерная доска или массив для квартиры с теплым полом: что выбрать, чтобы избежать деформации - на примере ЖК «Мосфильмовский»».

Как встроить душевую систему в ограниченное пространство типового санузла ЖК «Оникс»?

Типовой санузел в ЖК «Оникс» имеет площадь 4-5 м², из которых под душевую зону можно выделить не более 1,2-1,5 м². Встраиваемая система без поддона позволяет сэкономить 10-15 см по высоте и до 20 см по ширине за счёт отсутствия бортов. Оптимальная конфигурация - ниша в углу с раздвижной стеклянной перегородкой. Уклон пола в такой нише формируется за счёт клиновидной стяжки, а трап устанавливается в дальнем углу. Важно: перегородка не должна доходить до пола на 2-3 см, чтобы вода не скапливалась у стыка. Для маленьких санузлов также подходит вариант с душевой зоной без дверей - «мокрой зоной», отделённой от остального пола порогом высотой 1-2 см. Полезный контекст - «Проверка системы отопления при приёмке: как убедиться в качестве радиаторов и избежать протечек зимой - на примере ЖК «MYPRIORITY Basmanny»».

Чек-лист: 5 шагов для проектирования душевой без протечек

• Проверьте несущую способность перекрытия (расчётная нагрузка) и выберите тип стяжки - обычная цементно-песчаная или облегчённая.
• Определите точку подключения к канализации: расстояние от стояка до трапа не должно превышать 1,5 м без дополнительного уклона трубы.
• Выберите трап с гидрозатвором не менее 50 мм и пропускной способностью от 0,8 л/с для стандартной лейки.
• Запроектируйте уклон пола от 1% до 1,5% в зависимости от материала отделки - проверьте, чтобы перепад высот не создавал ступеньку на входе в ванную.
• Выполните гидроизоляцию полимерцементным составом в два слоя с армированием углов - обязательно до монтажа трапа.

Типичные ошибки при монтаже встраиваемого душа в новостройке

Первая ошибка - экономия на гидроизоляции. Некоторые строители используют битумную мастику вместо полимерцементной смеси. Битум со временем теряет эластичность и трескается при усадке здания. Вторая - неправильный монтаж трапа: если фланец не вмурован в слой гидроизоляции, вода просачивается под плитку. Третья - отсутствие уклона или уклон в обратную сторону. Проверить это можно простым тестом: вылейте ведро воды в душевую - она должна уйти за 10-15 секунд без остатка. Четвёртая - использование обычной цементной стяжки без фиброволокна: она даёт усадку и трещины, через которые вода попадает в перекрытие.

Как проверить качество монтажа душевой системы до начала эксплуатации?

До укладки плитки обязательно проведите гидроиспытание: закройте трап заглушкой, заполните душевую зону водой слоем 2-3 см и оставьте на 24 часа. Если уровень воды не снизился, а на потолке соседей снизу не появилось пятен - гидроизоляция герметична. Второй этап - проверка уклона: используйте уровень длиной 1 м, приложите его к полу в направлении трапа - зазор между уровнем и полом должен равномерно увеличиваться. Третий - тест на пропускную способность: откройте воду на полную мощность - вода должна уходить без образования лужи глубиной более 1 см.
